Pierderile de cuplare sunt o considerație critică atunci când lucrați cu fibre lentile, iar înțelegerea acestor pierderi este esențială pentru optimizarea sistemelor optice. În calitate de furnizor de fibre lentile lidere, suntem bine versate în complexitatea pierderilor de cuplare și implicațiile acestora pentru diverse aplicații. În acest blog, vom aprofunda diferite tipuri de pierderi de cuplare asociate cu fibrele lentile, vom explora cauzele lor și vom discuta despre strategii pentru a le minimiza.
Tipuri de pierderi de cuplare
Pierderi de aliniere
Unul dintre cele mai frecvente tipuri de pierderi de cuplare este pierderea de aliniere. Când cuplarea luminii de la o fibră lentilă la alta sau de la o fibră lentilă la un dispozitiv optic, alinierea precisă este crucială. Chiar și o mică aliniere greșită în direcția laterală, unghiulară sau axială poate duce la pierderi semnificative.
Alinierea laterală are loc atunci când nucleele celor două fibre nu sunt aliniate cu precizie pe orizontală. Acest lucru se poate întâmpla din cauza vibrațiilor mecanice, a toleranțelor de fabricație sau a instalării necorespunzătoare. Pe de altă parte, alinierea unghiulară este cauzată de o înclinare între axele celor două fibre. Axalarea axială se referă la o deplasare de -a lungul axei fibrei.
Pentru a cuantifica pierderile de aliniere, putem folosi următoarea formulă pentru alinierea laterală în fibre cu un singur mod:
[L_ {lateral} = - 10 \ log \ left (\ exp \ left ( - \ frac {2 \ delta x^{2}} {w^{2}} \ dreapta) \ dreapta)]
unde (\ delta x) este deplasarea laterală și (w) este raza câmpului de mod a fibrei.
Mod - Pierderi nepotrivite cu diametrul câmpului
Modul - diametrul câmpului (MFD) al unei fibre este o măsură a dimensiunii modului optic care se propagă în fibră. Când există o nepotrivire între MFD a fibrei lentile și dispozitivul sau o altă fibră, este cuplat, apar pierderi de cuplare.
De exemplu, dacă o fibră lentilă cu un MFD mare este cuplată la un dispozitiv cu un MFD mic, o porțiune semnificativă a luminii nu va fi cuplată eficient în dispozitiv. Eficiența de cuplare datorată nepotrivirii MFD poate fi calculată folosind următoarea formulă:
[\ eta = \ left (\ frac {2mfd_1mfd_2} {mfd_1^{2}+mfd_2^{2}} \ dreapta)^{2}]
Unde (MFD_1) și (MFD_2) sunt modul - diametrele câmpului celor două fibre sau fibra și dispozitivul.
Pierderi de reflecție
Pierderile de reflecție apar la interfețele dintre fibra lentilă și alte componente optice. Când lumina călătorește de la un mediu la altul cu un alt indice de refracție, o porțiune a luminii este reflectată înapoi. Cantitatea de reflecție este determinată de ecuațiile Fresnel.
Pentru o incidență normală, reflectanța (R) la interfața dintre două medii cu indici de refracție (N_1) și (n_2) este dată de:
[R = \ left (\ frac {n_2 - n_1} {n_2 + n_1} \ dreapta)^{2}]
Pentru a reduce pierderile de reflecție, acoperirile anti -reflecție pot fi aplicate pe vârful fibrei lentile. Aceste acoperiri sunt concepute pentru a minimiza reflectarea luminii la interfață prin crearea unei schimbări treptate în indicele de refracție.
Pierderi de aberație
Aberațiile din fibra lentilă pot duce, de asemenea, la pierderi de cuplare. Aberațiile sunt abateri de la comportamentul optic ideal al obiectivului. Aberația sferică, de exemplu, apare atunci când razele care trec prin marginea obiectivului sunt concentrate într -un punct diferit de razele care trec prin centru.
Aberația cromatică este un alt tip de aberație care determină concentrarea diferitelor lungimi de undă ale luminii în diferite puncte. Aceste aberații pot denatura modul optic și pot reduce eficiența cuplării.
Cauzele pierderilor de cuplare
Defecte de fabricație
Defectele de fabricație în fibrele lentile pot contribui la pierderile de cuplare. Imperfecțiunile în forma lentilei, cum ar fi suprafețele non -sferice sau rugozitatea suprafeței, pot provoca aberații și mod de distorsiune a câmpului. În plus, variațiile indicelui de refracție al materialului din fibră pot duce, de asemenea, la pierderi.
Factorii de mediu
Factorii de mediu, cum ar fi temperatura și umiditatea, pot afecta performanța fibrelor lentile și pot provoca pierderi de cuplare. Modificările de temperatură pot determina extinderea sau contractarea fibrei, ceea ce duce la alinierea necorespunzătoare. Umiditatea poate provoca coroziunea sau contaminarea vârfului fibrei, ceea ce poate crește pierderile de reflecție.
Manipulare necorespunzătoare
Manevrarea necorespunzătoare în timpul instalării sau întreținerii poate duce, de asemenea, la pierderi de cuplare. De exemplu, dacă fibra lentilă este aplecată prea brusc, poate provoca pierderi de îndoire micro. De asemenea, atingerea vârfului fibrei cu mâinile goale poate introduce contaminanți care reduc eficiența cuplajului.
Strategii pentru minimizarea pierderilor de cuplare
Tehnici precise de aliniere
Utilizarea echipamentelor de aliniere de înaltă precizie, cum ar fi etapele motorizate și senzorii de aliniere, poate ajuta la minimizarea pierderilor de aliniere. Tehnicile de aliniere activă, unde alinierea este ajustată în timp ce monitorizează eficiența cuplării, sunt adesea utilizate în sisteme optice de înaltă performanță.
Mod de potrivire - diametre de câmp

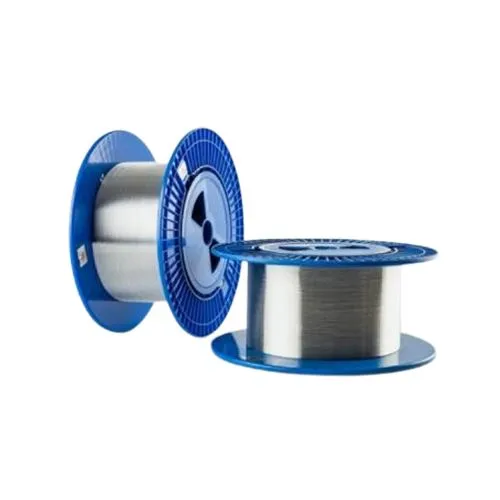

Selectarea fibrelor lentile cu modul - diametre de câmp care se potrivesc cu dispozitivul sau alte fibre la care vor fi cuplate este crucială. Oferim o gamă largă de fibre lentile cu moduri diferite - diametre de câmp pentru a îndeplini cerințele specifice ale clienților noștri. Pentru mai multe informații despre fibrele de specialitate care pot fi utilizate împreună cu fibrele lentile, puteți vizita paginile noastre de produs pePolarizare - Menținerea YB - fibre dopate,Fibra dopată TM, șiFibră de bază multiplă.
Anti - Acoperiri de reflecție
Aplicarea acoperirilor anti -reflecție de înaltă calitate la vârful fibrei lentile poate reduce semnificativ pierderile de reflecție. Fibrele noastre lentile pot fi personalizate cu acoperiri anti -reflecție concepute pentru lungimi de undă și aplicații specifice.
Controlul calității
Implementarea măsurilor stricte de control al calității în timpul procesului de fabricație poate contribui la minimizarea pierderilor de cuplare din cauza defectelor de fabricație. Folosim tehnici avansate de inspecție, cum ar fi interferometrie și microscopie electronică de scanare, pentru a asigura calitatea fibrelor noastre lentile.
Concluzie
Pierderile de cuplare reprezintă o problemă complexă în aplicațiile cu fibre lentile, dar cu o înțelegere completă a diferitelor tipuri de pierderi, cauzele lor și strategiile pentru a le minimiza, putem optimiza performanța sistemelor optice. În calitate de furnizor de fibre lentile, ne -am angajat să oferim clienților noștri produse de înaltă calitate și asistență tehnică.
Dacă sunteți interesat să achiziționați fibre lentile sau aveți nevoie de mai multe informații despre cum să minimizați pierderile de cuplare din sistemul dvs. optic, vă rugăm să nu ezitați să ne contactați. Suntem gata să discutăm cerințele dvs. specifice și să oferim soluții personalizate.
Referințe
- Ghatak, AK, & Thyagarajan, K. (1998). Introducere în fibră optică. Cambridge University Press.
- Saleh, Bea, & Teich, MC (2007). Fundamentele fotonicelor. Wiley.
