În domeniul în continuă evoluție al fotonicii, lumina infraroșu mijlociu (MIR) a câștigat o atenție semnificativă datorită proprietăților sale unice și gamei largi de aplicații, inclusiv spectroscopie, detecție a mediului și diagnosticare medicală. Ca furnizor deFibră cu infraroșu mediu, mă confrunt adesea cu întrebări referitoare la problemele de compatibilitate ale fibrei în infraroșu mediu cu alte componente optice. În această postare pe blog, voi explora aspectele cheie ale acestor provocări de compatibilitate și voi explora potențiale soluții.
1. Compatibilitatea materialelor
Una dintre preocupările principale atunci când se integrează fibra infraroșu mijlociu cu alte componente optice este compatibilitatea materialelor. Fibrele cu infraroșu mediu sunt de obicei realizate din materiale precum paharele de calcogenura, paharele cu fluorură sau paharele de telurit, fiecare cu propriul set de proprietăți fizice și chimice.
Ochelarii de calcogenă, de exemplu, sunt cunoscuți pentru transparența lor excelentă în regiunea infraroșu mijlociu, dar pot fi relativ fragili și sensibili la umiditate. Atunci când conectați fibrele infraroșu medii de calcogenură la componente din sticlă de siliciu, care este utilizată pe scară largă în sistemele optice tradiționale, pot exista diferențe semnificative în coeficienții de dilatare termică. Această nepotrivire poate duce la stres mecanic la punctul de conectare în timpul schimbărilor de temperatură, provocând potențial ruperea fibrei sau degradarea conexiunii optice.
Ochelarii cu fluor au, de asemenea, caracteristici unice. Ele oferă energie fonică scăzută, ceea ce este benefic pentru minimizarea pierderilor non-radiative în infraroșu mediu. Cu toate acestea, paharele cu fluor sunt mai reactive și pot fi ușor contaminate cu impurități. Atunci când interfațați fibrele fluorurate în infraroșu mediu cu alte componente, este esențial să asigurați un mediu curat și controlat pentru a preveni reacțiile chimice care ar putea afecta performanța fibrei.
Ochelarii de telurit, pe de altă parte, au indici mari de refracție și neliniaritate optică bună. Dar pot avea o stabilitate chimică limitată în comparație cu sticla de silice. Atunci când sunt combinate cu alte materiale optice, există riscul de interacțiuni chimice la interfață, care pot modifica proprietățile optice ale fibrei și ale componentelor conectate.
2. Compatibilitate câmpuri de mod
Un alt aspect critic al compatibilității este diametrul câmpului de mod (MFD) al fibrei infraroșii medii și al celorlalte componente optice. MFD determină modul în care lumina este distribuită în fibră și afectează eficiența de cuplare dintre fibră și alte elemente, cum ar fi lasere, detectoare sau dispozitive optice pasive.
În sistemele cu fibră în infraroșu mijlociu, MFD-ul poate varia în funcție de designul fibrei și de lungimea de undă de operare. De exemplu, unele fibre de infraroșu mediu pot avea un MFD relativ mare pentru a se adapta lungimii de undă mai mari ale luminii infraroșii medii. Când cuplați o astfel de fibră la o componentă cu un MFD mai mic, cum ar fi un laser semiconductor proiectat pentru regiunea infraroșu apropiat, poate exista o nepotrivire semnificativă a modului - câmp. Această nepotrivire duce la o pierdere de lumină în timpul procesului de cuplare, reducând eficiența generală a sistemului optic.
Pentru a rezolva această problemă, pot fi necesare tehnici și componente speciale de cuplare. De exemplu, adaptoarele mod - câmp pot fi utilizate pentru a transforma treptat câmpul de mod al luminii pentru a se potrivi cu MFD-ul componentei receptoare. Aceste adaptoare pot fi proiectate folosind fibre conice sau lentile optice speciale pentru a optimiza eficiența de cuplare.
3. Compatibilitate cu lungimea de undă
Lungimea de undă de operare a fibrei infraroșii medii este un alt factor care afectează compatibilitatea acesteia cu alte componente optice. Lumina cu infraroșu mediu se întinde de obicei pe intervalul de lungimi de undă de la aproximativ 2 până la 20 de micrometri, care este semnificativ diferit de lungimile de undă în infraroșu apropiat (NIR) și vizibile utilizate în mod obișnuit în sistemele optice tradiționale.
Multe componente optice, cum ar fi filtre, izolatoare și multiplexoare, sunt proiectate pentru intervale specifice de lungimi de undă. Atunci când integrați fibră în infraroșu mediu cu aceste componente, este esențial să vă asigurați că acestea sunt compatibile cu lungimile de undă în infraroșu mediu. De exemplu, un filtru proiectat pentru regiunea NIR poate să nu aibă caracteristicile de transmisie adecvate în infraroșu mediu, ceea ce duce la o atenuare semnificativă a semnalului infraroșu mediu.

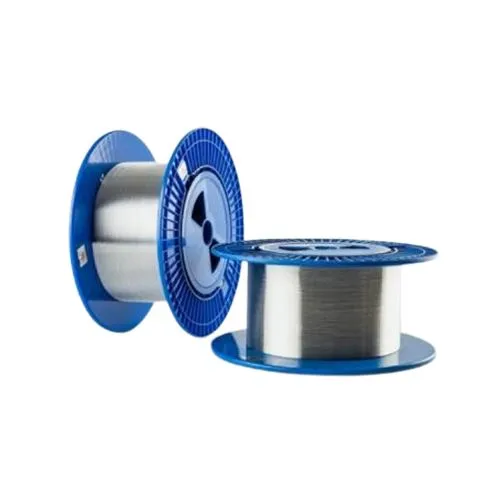

În plus, spectrele de câștig ale componentelor optice active, cum ar fiFibră Dopată Tm, sunt, de asemenea, dependente de lungimea de undă. Când utilizați amplificatoare cu fibră dopată Tm într-un sistem de infraroșu mediu, este esențial să selectați fibrele adecvate și schema de pompare pentru a asigura o amplificare eficientă la lungimile de undă dorite în infraroșu mediu.
4. Compatibilitate cu polarizarea
Polarizarea este o proprietate importantă a luminii, iar compatibilitatea polarizării dintre fibra infraroșu mijlociu și alte componente optice este adesea trecută cu vederea. În unele aplicații, cum ar fi spectroscopia sensibilă la polarizare sau sistemele de comunicare coerente, menținerea stării de polarizare a luminii este crucială.
Fibrele cu infraroșu mediu pot prezenta polarizare diferită - menținând proprietăți în funcție de design și material. De exemplu, unele fibre în infraroșu mediu pot avea o birefringență mare, ceea ce înseamnă că cele două moduri de polarizare ortogonală se propagă la viteze diferite. Când conectați o astfel de fibră la o componentă care nu este polarizare - menținere, poate exista o pierdere a informațiilor de polarizare sau interferență între modurile de polarizare.
Pentru a asigura compatibilitatea polarizării, pot fi utilizate fibre de polarizare - menținerea infraroșului mediu, împreună cu conectori de polarizare - menținere și alte componente de control al polarizării. Aceste componente sunt concepute pentru a păstra starea de polarizare a luminii în întregul sistem optic.
5. Compatibilitate cu Multi - Core Fiber
Apariția luiFibră multinucleutehnologia a deschis noi posibilități de creștere a capacității și funcționalității sistemelor optice. Cu toate acestea, integrarea fibrei infraroșii medii cu fibre multi-core prezintă, de asemenea, provocări unice de compatibilitate.
Una dintre principalele probleme este cuplarea dintre fibra infraroșu medie cu un singur nucleu și fibra multinucleu. Câmpul de mod și distribuția spațială a luminii într-o fibră multinucleu sunt mai complexe decât într-o fibră cu un singur nucleu. Asigurarea cuplării eficiente între fibra infraroșu medie și fiecare miez al fibrei multinucleu necesită o aliniere precisă și tehnici de cuplare adecvate.
În plus, pot exista probleme de diafonie între nucleele fibrei multi-core atunci când este utilizată împreună cu fibra infraroșu mijlociu. Diafonia poate apărea din cauza cuplarii câmpului evanescent dintre nucleele adiacente, care poate degrada calitatea semnalului în sistemul infraroșu mediu. Considerații speciale de proiectare, cum ar fi utilizarea fibrei multi-core cu diafonie redusă sau implementarea tehnicilor de izolare adecvate, sunt necesare pentru a atenua aceste probleme.
Concluzie
În concluzie, compatibilitatea fibrei în infraroșu mediu cu alte componente optice este o problemă complexă care implică mai multe aspecte, inclusiv materialul, câmpul de mod, lungimea de undă, polarizarea și integrarea cu tehnologiile emergente ale fibrei, cum ar fi fibra multi-core. În calitate de furnizor de fibră în infraroșu mediu, înțelegem importanța abordării acestor provocări de compatibilitate pentru a asigura performanța optimă a sistemelor optice.
Dacă sunteți interesat să achiziționați fibră în infraroșu mediu sau aveți întrebări cu privire la compatibilitatea acesteia cu componentele optice existente, vă încurajez să ne contactați pentru discuții suplimentare. Avem o echipă de experți care poate oferi soluții personalizate în funcție de cerințele dumneavoastră specifice.
Referințe
- Agrawal, GP (2002). Sisteme de comunicații prin fibră optică. Wiley.
- Saleh, BEA și Teich, MC (2007). Fundamentele fotonicei. Wiley.
- Sansonetti, CJ, & Martin, I. (Eds.). (2017). Manual de date spectroscopice atomice de bază. CRC Press.
