Care sunt accesoriile disponibile pentru un analizor de spectru?

Un analizor de spectru este un instrument puternic utilizat în diferite domenii, inclusiv telecomunicații, electronice și cercetare, pentru a analiza spectrul de frecvență al semnalelor electrice. Pentru a -și îmbunătăți funcționalitatea și a -l adapta la diferite aplicații, sunt disponibile o gamă largă de accesorii. În calitate de furnizor de analizor de spectru, înțelegem importanța acestor accesorii în satisfacerea nevoilor diverse ale clienților noștri. În această postare pe blog, vom explora diferitele accesorii care pot fi utilizate cu un analizor de spectru.

Antene

Antenele sunt accesorii esențiale pentru analizatorii de spectru, în special atunci când se măsoară semnalele de frecvență radio (RF) în aer. Sunt utilizate pentru a primi și transmite semnale RF, permițând analizorului de spectru să analizeze conținutul de frecvență al acestor semnale. Există diferite tipuri de antene disponibile, fiecare conceput pentru intervale și aplicații de frecvență specifice.

• Antene log-periodice: Aceste antene au o gamă largă de frecvență și sunt potrivite pentru măsurătorile RF cu scop general. Ele sunt adesea utilizate în testarea compatibilității electromagnetice (EMC), monitorizarea radio și cercetarea comunicării fără fir. Antenele log-periodice sunt caracterizate prin distanțarea lor logaritmică a elementelor, ceea ce le oferă un câștig relativ constant pe o gamă largă de frecvență.
• Antene cu corn: Antenele cu corn sunt utilizate în mod obișnuit pentru măsurători de înaltă frecvență. Au un model de radiații direcționale, ceea ce le face ideale pentru măsurarea semnalelor într -o direcție specifică. Antenele cu corn sunt adesea utilizate în sistemele de comunicare cu microunde, sistemele radar și comunicarea prin satelit.
• Antene dipolice: Antenele dipolice sunt antene simple și utilizate pe scară largă. Sunt potrivite pentru măsurarea semnalelor în intervalele de frecvență VHF și UHF. Antenele dipolice sunt adesea utilizate în radiodifuziunea radio, recepția televiziunii și aplicațiile LAN wireless.

Preamplificatoare

Preamplificatoarele sunt utilizate pentru a amplifica semnalele slabe înainte de a fi introduse la analizatorul de spectru. Acest lucru poate îmbunătăți sensibilitatea analizorului de spectru, permițându-i să detecteze și să măsoare semnale la nivel foarte scăzut. Preamplificatoarele sunt utile în special atunci când se măsoară semnalele în medii zgomotoase sau când rezistența semnalului este foarte scăzută.

• Preamplificatoare cu zgomot redus (LNA): LNA -urile sunt concepute pentru a avea o cifră de zgomot foarte scăzută, ceea ce înseamnă că adaugă foarte puțin zgomot la semnalul de intrare. Acest lucru le face ideale pentru amplificarea semnalelor slabe fără a degrada raportul semnal-zgomot. LNA -urile sunt utilizate în mod obișnuit în Radio Astronomie, Comunicare prin satelit și sisteme de comunicații wireless.
• Preamplificatoare în bandă largă: Preamplificatoarele în bandă largă au o gamă largă de frecvență și sunt potrivite pentru amplificarea semnalelor pe o lățime mare de bandă. Ele sunt adesea utilizate în aplicații în care frecvența semnalului nu este cunoscută sau unde semnalul are un spectru de frecvență largă, cum ar fi în testarea EMC și monitorizarea semnalului RF.

Atenuatoare

Atenuatoarele sunt utilizate pentru a reduce amplitudinea unui semnal înainte de a fi introdus la analizatorul de spectru. Acest lucru poate împiedica supraîncărcarea analizorului de spectru de semnale la nivel înalt, care pot provoca distorsiune și măsurători inexacte. Atenuatoarele sunt utile în special atunci când se măsoară semnale de mare putere sau când intervalul de intrare al analizorului de spectru este limitat.

• Atenuatoare fixe: Atenuatoarele fixe au o valoare fixă ​​de atenuare, ceea ce înseamnă că reduc întotdeauna amplitudinea semnalului cu o cantitate specifică. Atenuatoarele fixe sunt disponibile în diferite valori de atenuare, cum ar fi 3 dB, 6 dB, 10 dB și 20 dB. Sunt utilizate în mod obișnuit în aplicațiile în care nivelul semnalului este relativ constant.
• Atenuatoare variabile: Atenuatoarele variabile permit utilizatorului să ajusteze valoarea de atenuare, după cum este necesar. Acest lucru le face mai flexibile decât atenuatoarele fixe și este utilă în aplicațiile în care nivelul semnalului poate varia pe o gamă largă. Atenuatoarele variabile sunt adesea utilizate în aplicațiile de testare și măsurare RF.

Extensii de frecvență

Extinderile de frecvență sunt utilizate pentru a extinde intervalul de frecvență al unui analizor de spectru. Acest lucru poate permite analizorului de spectru să măsoare semnale la frecvențe mai mari decât specificațiile sale inițiale de proiectare. Extinderile de frecvență sunt utile în special în aplicațiile în care frecvența semnalului este foarte mare, cum ar fi în sistemele de comunicare cu undă milimetrică și sistemele radar.

• Mixere armonice: Mixerele armonice sunt utilizate pentru a genera armonice ale semnalului de intrare, care poate fi apoi măsurată de analizatorul de spectru. Acest lucru permite analizorului de spectru să măsoare semnalele la frecvențe care sunt multipli din intervalul său de frecvență inițial. Mixerele armonice sunt adesea utilizate în aplicații cu undă milimetrică.
• Mixere sub-armonice: Mixerele sub-armonice sunt utilizate pentru a genera sub-armonică a semnalului de intrare, care poate fi apoi măsurată de analizatorul de spectru. Acest lucru permite analizorului de spectru să măsoare semnalele la frecvențe care sunt fracții din intervalul său de frecvență inițial. Mixerele sub-armonice sunt adesea utilizate în aplicațiile cu microunde și RF.

Contoare de putere

Contoarele de putere sunt utilizate pentru a măsura puterea unui semnal. Ele pot fi utilizate împreună cu un analizor de spectru pentru a măsura puterea semnalului la diferite frecvențe. Contoarele de putere sunt utile în special în aplicațiile în care puterea semnalului este importantă, cum ar fi în testarea amplificatorului de putere RF și sistemele de comunicații wireless.

• Contoare de putere termică: Contoarele de putere termică măsoară puterea unui semnal prin transformarea energiei RF în căldură și apoi măsurarea schimbării temperaturii. Contoarele de putere termică sunt foarte precise și pot măsura o gamă largă de niveluri de putere. Sunt adesea utilizate în laboratoarele de calibrare și aplicații de măsurare de înaltă precizie.
• Contoare de putere a diodei: Contoarele de putere a diodei măsoară puterea unui semnal prin detectarea tensiunii rectificate pe o diodă. Contoarele de putere a diodelor sunt relativ ieftine și pot măsura o gamă largă de niveluri de putere. Ele sunt adesea utilizate în aplicațiile de testare și măsurare RF.

Contor sursă

OContor sursăeste un instrument versatil care poate fi utilizat pentru a furniza și măsura atât curent, cât și tensiune. Poate fi utilizat împreună cu un analizor de spectru pentru a efectua diverse teste și măsurători, cum ar fi măsurarea consumului de energie a unui dispozitiv testat sau caracterizarea proprietăților electrice ale unei componente. Contoarele sursă sunt adesea utilizate în testarea semiconductorului, testarea bateriei și caracterizarea electronică a dispozitivului.

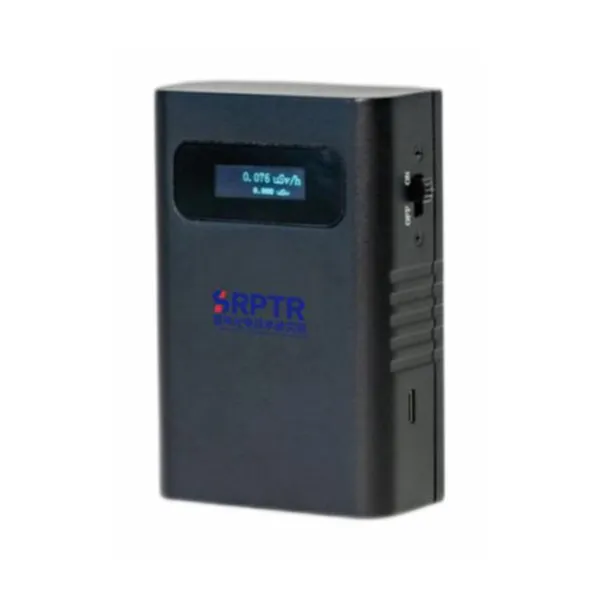

Dozimetru și detector de radiații nucleare

În unele aplicații, cum ar fi cercetarea nucleară și monitorizarea radiațiilor, poate fi necesară măsurarea nivelurilor de radiații nucleare. ODosimetru de radiații nucleareeste utilizat pentru a măsura doza cumulată de radiații primite de o persoană sau un obiect, în timp ce unDetector de radiații nucleareeste utilizat pentru a detecta prezența radiațiilor și pentru a măsura intensitatea acesteia. Aceste instrumente pot fi utilizate împreună cu un analizor de spectru pentru a analiza spectrul de radiații și pentru a identifica tipul de radiații.

Concluzie

În calitate de furnizor de analizor de spectru, oferim o gamă largă de accesorii pentru a îmbunătăți funcționalitatea și performanța analizorilor noștri de spectru. Aceste accesorii includ antene, preamplificatoare, atenuatoare, extensii de frecvență, contoare de putere, contoare sursă, dozimetre de radiații nucleare și detectoare. Alegând accesoriile potrivite, clienții noștri își pot personaliza analizatorii de spectru pentru a -și satisface nevoile și aplicațiile specifice.

Dacă sunteți interesat să achiziționați un analizor de spectru sau oricare dintre accesoriile menționate în această postare pe blog, vă rugăm să ne contactați pentru mai multe informații. Echipa noastră de experți va fi bucuroasă să vă ajute în selectarea produselor potrivite pentru nevoile dvs. și vă va oferi asistență tehnică profesională.

Referințe

• Agilent Technologies. (2015). Bazele analizorului de spectru.
• Rohde & Schwarz. (2018). RF și Manual de instrumentare cu microunde.
• Tehnologii Keysight. (2020). Ghid de aplicație de analiză a spectrului.
